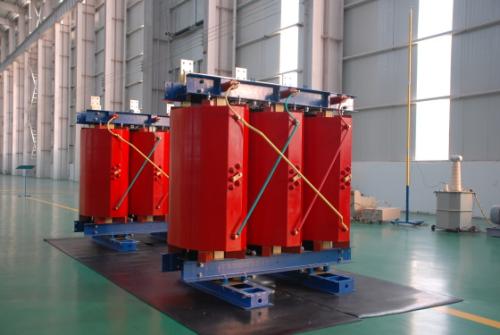

湘潭SCB11-200KVA/10KV/0.4KV干式变压器

变压器型号：SCB11-200KVA/10KV/0.4KV

变压器规格：SCB11-200KVA/10KV/0.4KV

介绍摘要：　　德润变压器有限公司以其可靠的质量、合理的价格、优质的服务、良好的信誉赢得了广大客户的赞誉，，产品畅销全国各省市自治区，是全国变压器行业的重点骨干企业。公司凭借多年来在变压器行业设计和制造上所积累的丰富的经验及良好的产品品质，而成为国内外变压器的主要供应商。　　干式变压器结构特点: 　　1.铁芯：采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度

咨询热线：137-0635-4419

产品详情：

　　德润变压器有限公司以其可靠的质量、合理的价格、优质的服务、良好的信誉赢得了广大客户的赞誉，，产品畅销全国各省市自治区，是全国变压器行业的重点骨干企业。公司凭借多年来在变压器行业设计和制造上所积累的丰富的经验及良好的产品品质，而成为国内外变压器的主要供应商。

　　干式变压器结构特点:

　　1.铁芯：采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

　　2.绕组：有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式，(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

　　3.高压绕组：一般采用多层圆筒式或多层分段式结构

　　4.低压绕组：一般采用层式或箔式结构

　　5.温控、温显：

　　温控系统由温度控制器和安装在产品热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度控制与测量，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自动跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却环境体系认证风机的投入或切换。

　　湿显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。

　　温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：

　　温控:﹤20m

　　温显:﹤10m(二线制)

　　﹤100m(带有补偿导线的二线制)

　　6.温度：标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。

　　当采用A级绝缘材料时，其极限工作温度在105℃时，温升应小于60K;

　　当采用E级绝缘材料时，其极限工作温度在120℃时，温升应小于75K;

　　当采用B级绝缘材料时，其极限工作温度在130℃时，温升应小于80K;

　　当采用F级绝缘材料时，其极限工作温度在155℃时，温升应小于100K;

　　当采用H级绝缘材料时，其极限工作温度在180℃时，温升应小于125K;

　　当采用C级绝缘材料时，其极限工作温度在220℃时，温升应小于150K。

　　我公司变压器库存规格齐全，保质保量，所售产品均执行国家标准，变压器均附带说明书、实验报告等证件，公司负责变压器全面质量跟踪，为您排除后顾之忧。
